Как установить стиральную машину ASKO под столешницу

Стиральные машины ASKO допускают установку под столешницу при соблюдении размеров ниши, требований к основанию, вентиляционным зазорам и коммуникациям, указанных в руководствах к конкретной модели. Базовый порядок: проверка проёма, при необходимости снятие верхней крышки для высоты 820 мм, выравнивание, подключение воды/слива/электропитания, контроль утечек и вибраций, тестовый цикл.

Точные значения высоты ниши (обычно 820 или 850 мм в зависимости от наличия верхней крышки), глубины с учётом шлангов, боковых зазоров, параметров электропитания и водоснабжения уточняются по паспортам серии (Classic, Logic, Style, Pro Home) и монтажным схемам конкретной модификации.

Совместимость моделей ASKO с установкой под столешницу и требования к нише

Установка под столешницу возможна для моделей серий Logic и ряда других ASKO washers, если высота ниши составляет 863–889 мм или 900–950 мм в зависимости от региональной версии инструкции. Минимальная ширина проёма — 622–624 мм, зазор вокруг корпуса — около 12 мм, между задней кромкой верхней панели и стеной — 25 мм.

Глубина ниши должна учитывать длину заливного и сливного шлангов, а также радиус их изгиба без перегибов. Для моделей с высотой корпуса 820 мм установка выполняется без снятия верхней крышки; для моделей, рассчитанных на нишу 850 мм, верхнюю крышку снимают по инструкции производителя. Фронтальная вентиляция и доступ к шлангам должны оставаться свободными; цоколь и декоративные планки не должны перекрывать вентиляционные зоны.

Для серий Classic, Style и Pro Home в найденных официальных источниках подтверждения моделей и единых монтажных размеров нет. Актуальные параметры для конкретной модели уточняются в паспорте изделия и на сайте официального дилера ASKO Hall.

↑ к содержанию

Высота ниши 820/850 мм: когда требуется снятие верхней крышки

По официальной документации ASKO для встроенной установки высота ниши 820 мм предусматривает стандартную установку под столешницу без демонтажа верхней крышки. Для установки в нишу 850 мм в руководствах ASKO требуется снять верхнюю крышку перед вдвиганием прибора под столешницу.

Граница 820/850 мм привязана к типоразмеру и высоте регулировки корпуса, а не к одному универсальному списку моделей. При снятии крышки необходимо сохранить крепёж и защитные элементы для возможной обратной установки. Высота ниши должна учитывать кромку столешницы и неровности пола: если пол имеет перепад, регулировка ножек может увеличить итоговую высоту корпуса на ±10 мм.

Перед снятием крышки проверьте паспорт модели: для некоторых модификаций демонтаж верхней крышки может повлиять на условия гарантии, если выполнен с нарушением инструкции.

↑ к содержанию

Глубина 600 мм: как учесть выпуск шлангов и радиус изгиба

Минимальная глубина ниши для подстолешной установки ASKO составляет 600–610 мм с учётом корпуса. К этому значению необходимо добавить запас для безопасного радиуса изгиба наливных и сливного шлангов. Производитель запрещает перегибы и сдавливание шлангов: минимальный радиус изгиба для заливного шланга — около 50 мм, для сливного — около 60 мм.

Если шланги выводятся через заднюю стенку ниши, глубина должна быть увеличена минимум на 80–100 мм. Если шланги выводятся через боковые окна или технологические вырезы в боковых стенках тумбы, глубина может оставаться стандартной, но необходимо предусмотреть доступ для обслуживания соединений.

Недопустимо прокладывать шланги с острыми углами или через отверстия с необработанными кромками: это может привести к повреждению шланга и протечке. Все отверстия для прохода шлангов должны быть круглыми, гладкими, диаметром не более 38 мм.

↑ к содержанию

Боковые зазоры и фронтальная вентиляция фасада

Производитель ASKO рекомендует боковые зазоры около 12 мм с каждой стороны корпуса. Эти зазоры необходимы для компенсации вибраций при отжиме и для сохранения доступа воздуха через фронтальную плоскость. Фронтальная вентиляция обеспечивается через зазор между дверцей машины и цоколем: минимум 35 мм.

Запрещено перекрывать вентиляционные зоны цоколем, декоративными планками или фасадами мебели. Если цоколь установлен вплотную к корпусу, необходимо предусмотреть вентиляционную решётку площадью не менее 200 см² в нижней части фасада.

При установке в нишу с боковыми стенками из ДСП или МДФ рекомендуется обработать открытые кромки влагозащитным составом или кромочной лентой: это предотвратит разбухание материала при возможных протечках.

↑ к содержанию

Подготовка места: основание, коммуникации и защита

Перед установкой ASKO под столешницу необходимо подготовить основание, обеспечить доступ к коммуникациям и защитить нишу от влаги. Производитель требует ровное и прочное основание без дефектов, доступ к воде/сливу/электропитанию в пределах 1,5 м от корпуса, а также защиту древесины от влаги на открытых кромках.

Основание должно выдерживать вес машины с загрузкой (до 100 кг для моделей с загрузкой 8–10 кг) и динамические нагрузки при отжиме. Любые недостатки пола, мешающие установке, должны быть устранены до начала работ. Для встраивания под столешницу нужен зазор минимум 3 мм между верхом прибора и нижней поверхностью столешницы; питание должно быть в соседнем шкафу или на стене рядом.

↑ к содержанию

Основание и несущая способность тумбы/пола

Основание для установки ASKO должно быть ровным, с допустимым перепадом не более 5 мм на 1 м длины. Для деревянных оснований допустим перепад 6 мм на 3 м при механическом крепеже длиной 38 мм и более; для клеевой укладки и короткого крепежа — 5 мм на 3 м или 3 мм на 2 м.

Основание должно быть структурно прочным и устойчивым к вибрациям. Если пол «плавающий» (например, ламинат или паркетная доска на подложке), рекомендуется установить под опоры машины демпферы или антивибрационные элементы. Производитель Fitlock указывает, что механические фитинги и демпферы в конструкции плавающего пола снижают вибрации и полностью устраняют скрипы.

Нагрузка от машины распределяется на четыре опоры. Если тумба или пол имеют недостаточную несущую способность, под опоры устанавливаются распределительные пластины площадью не менее 100 см² каждая.

↑ к содержанию

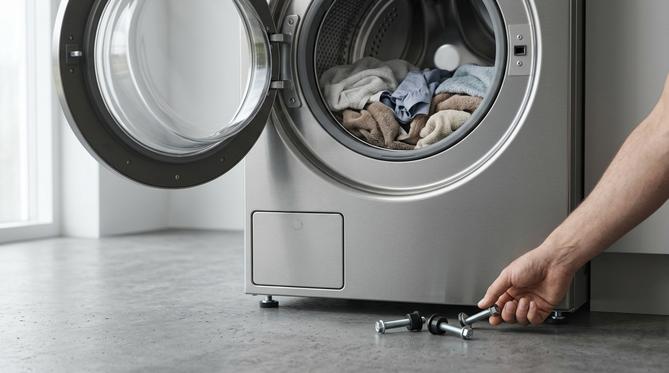

Контроль уклона пола и корректировка ножками

Перед установкой проверьте уклон пола в двух плоскостях: продольной (вдоль корпуса) и поперечной (поперёк корпуса). Используйте строительный уровень длиной не менее 1 м. Допустимый перепад — не более 5 мм на 1 м.

Если уклон превышает допустимый, выровняйте основание или скорректируйте положение корпуса регулируемыми ножками. Диапазон регулировки ножек ASKO — ±10 мм. Порядок регулировки:

1. Установите машину в нишу.
2. Проверьте горизонталь по передней и задней осям.
3. Вращайте передние ножки ключом №32 до выравнивания.
4. Проверьте горизонталь по боковой оси.
5. При необходимости отрегулируйте задние ножки.
6. Затяните контргайки ключом №17 к нижней части корпуса.

После затяжки контргаек повторно проверьте уровень: затяжка может изменить положение корпуса на 1–2 мм.

↑ к содержанию

Коммуникации: вода, слив, электропитание — расположение и параметры

Точки подключения воды, слива и электропитания должны располагаться в соседнем шкафу или в зоне за нишей, в пределах досягаемости штатных шлангов и кабеля. Производитель ASKO запрещает использование удлинителей для питания и наращивание шлангов без сертифицированных комплектующих.

Для холодной воды требуется запорный кран с резьбой 3/4″, давление 15–146 PSI (1–10 бар). Для моделей с двумя клапанами допускается подключение горячей воды до 70 °C; вход горячей воды маркирован отдельно. Перед подключением новую водопроводную линию необходимо тщательно промыть, чтобы удалить частицы, которые могут забить фильтр в заливном клапане.

Сливной шланг не должен подниматься выше 950 мм от низа машины; нижняя граница — 350 мм. Для предотвращения сифонного эффекта шланг фиксируют хомутом и формируют антисифонную петлю высотой 508 мм (20″) над основанием, если в модели нет встроенного антисифонного устройства.

Электропитание подключается к заземлённой розетке с защитой автоматом 15–16 A и УЗО 30 мА. Розетка должна быть доступна для отключения без перемещения машины и располагаться вне зон влаги.

Для моделей ASKO с функцией подключения к горячей воде актуальные параметры и ограничения уточняются в материале «Подключение стиральной машины ASKO к горячей воде: модели и ограничения».

↑ к содержанию

Пошаговая установка стиральной машины ASKO под столешницу

Установка выполняется в следующей последовательности:

1. Проверка габаритов ниши и подготовка коммуникаций по монтажной схеме модели.
2. Демонтаж транспортировочных болтов и проверка комплектности.
3. При необходимости — снятие верхней крышки по инструкции ASKO; сохранение крепежа.
4. Установка в нишу, предварительное позиционирование с учётом шлангов и кабеля.
5. Выравнивание по уровню в двух плоскостях, фиксация ножек контргайками.
6. Подключение к воде (холод/горячая — если предусмотрено), проверка уплотнений.
7. Организация слива: сифон/труба, формирование антисифонной петли согласно руководству.
8. Подключение к электросети с заземлением, проверка отсутствия натяга кабеля.
9. Тестовый запуск: залив/слив, проверка герметичности и вибраций, контроль кодов.

Перед началом работ убедитесь, что ниша соответствует размерам из паспорта модели, а коммуникации расположены в пределах досягаемости штатных шлангов и кабеля. После установки выдержите паузу 2 часа перед подключением к сети: это требование производителя для стабилизации внутренних элементов после транспортировки.

↑ к содержанию

Снятие и обратная установка верхней крышки модели ASKO

Для снятия верхней крышки выполните следующие действия:

1. Открутите 3 винта сзади корпуса.
2. Сдвиньте крышку назад на 20–30 мм.
3. Наклоните крышку и снимите с направляющих.
4. Сохраните крепёж и уплотнительную ленту (sealing strip).

При обратной установке:

1. Проверьте целостность уплотнительной ленты по кромке крышки.
2. Заведите передний край крышки под панель управления.
3. Опустите крышку в направляющие.
4. Закрепите 3 винтами сзади; для крайних винтов используйте 2 звёздчатые шайбы (star washers).
5. Не перетягивайте винты: допустимый момент затяжки указан в паспорте модели (обычно 2–3 Н·м).

После установки крышки проверьте, что уплотнительная лента правильно садится на стенку корпуса и не имеет зазоров.

↑ к содержанию

Подключение воды: одноклапанные и двухклапанные конфигурации

Для одноклапанных моделей ASKO используется один холодный ввод. Входной шланг маркирован для правильного подключения; давление 15–146 PSI (1–10 бар). Перед подключением откройте запорный кран и промойте линию в течение 10–15 секунд, чтобы удалить частицы.

Для двухклапанных моделей предусмотрено подключение холодной и горячей воды. Вход горячей воды маркирован отдельно; температура до 70 °C, давление 15–146 PSI. Горячая вода применяется для моделей с соответствующим источником тепла и позволяет сократить время нагрева и энергопотребление.

Порядок подключения:

1. Подсоедините заливной шланг к входу на корпусе машины.
2. Затяните гайку вручную, затем доверните ключом на 1/4 оборота.
3. Подсоедините второй конец шланга к запорному крану.
4. Откройте кран и проверьте отсутствие протечек.

Если уплотнение на гайке повреждено, замените его перед подключением. Не используйте герметики или ленту ФУМ на резьбовых соединениях заливного шланга: это может привести к протечке.

↑ к содержанию

Слив: высота подключения и защита от сифонного эффекта

Сливной шланг ASKO выводится на высоту 500–900 мм над полом. Для части моделей предел — не выше 950 мм от низа машины, нижняя граница — 350 мм. Производитель допускает подключение к сифону мойки или к подходящему сливному соединению; в некоторых инструкциях разрешён floor drain при наличии встроенного антисифонного устройства.

Для предотвращения сифонного эффекта формируется антисифонная петля высотой 508 мм (20″) над основанием. Если в модели есть встроенное антисифонное устройство, высокая петля не требуется, и шланг может уходить ниже низа машины.

Порядок организации слива:

1. Выведите сливной шланг через заднюю стенку ниши или боковое окно.
2. Сформируйте петлю высотой 508 мм (если требуется по инструкции модели).
3. Подсоедините шланг к штуцеру сифона или стояку.
4. Зафиксируйте шланг хомутом.
5. Проверьте отсутствие перегибов и сдавливания.

Внутренний диаметр штуцера и любых соединений должен быть не менее 14 мм. Допустимая длина удлинения сливного шланга — не более 2,2 м, а общая длина — не более 4,5 м.

↑ к содержанию

Электропитание: розетка и линия

Электропитание подключается к заземлённой розетке с параметрами 230 В, 50 Гц, защита автоматом 15–16 A и УЗО 30 мА. Розетка должна быть доступна для отключения без перемещения машины и располагаться вне зон влаги (минимум 600 мм от источников воды).

Порядок подключения:

1. Проверьте, что розетка заземлена и защищена автоматом и УЗО.
2. Подключите кабель машины к розетке.
3. Проверьте отсутствие натяга кабеля: запас должен составлять не менее 200 мм.
4. Убедитесь, что кабель не касается горячих поверхностей и острых кромок.

Запрещено использовать удлинители, тройники и переходники. Если розетка расположена далее, чем позволяет штатный кабель, необходимо установить новую розетку в соответствии с требованиями производителя.

↑ к содержанию

Контроль параметров после монтажа и типовые несоответствия

После установки и подключения выполните тестовый цикл для проверки корректности монтажа. Производитель ASKO требует проверить электрическое подключение, слив, подачу воды, выравнивание корпуса и отсутствие протечек до начала эксплуатации.

Типовые несоответствия, выявляемые при первом запуске:

• Протечки на соединениях заливного или сливного шланга;
• Избыточные вибрации и смещение корпуса при отжиме;
• Запах из слива из-за неправильной высоты подключения или отсутствия антисифонной петли;
• Коды ошибок на дисплее, связанные с неправильным подключением воды или слива.

Если при первом запуске обнаружены несоответствия, устраните их до начала эксплуатации. Эксплуатация при заметной «ходьбе» машины, попадании воды на электрическую часть или устойчивом запахе из слива запрещена до устранения причин. Нарушение может привести к повреждениям и снятию с гарантии.

↑ к содержанию

Вибрации и смещения корпуса при отжиме

Избыточные вибрации и смещение корпуса при отжиме связаны с неровным полом и неправильной регулировкой опор. Производитель Midea указывает: «To avoid vibration, the unit must be leveled»; при неровном полу нужно регулировать leveling screws, а передняя часть должна быть чуть выше задней для закрывания двери.

Порядок устранения вибраций:

1. Отключите машину от сети.
2. Проверьте уровень в двух плоскостях.
3. Если корпус «качается» при диагональном нажатии, отрегулируйте ножки заново.
4. Затяните контргайки.
5. Запустите тестовый цикл с отжимом.

Если вибрации сохраняются после повторного выравнивания, проверьте состояние пола: на «плавающих» полах рекомендуется установить под опоры демпферы или антивибрационные элементы.

↑ к содержанию

Протечки на соединениях и запах из слива

Протечки на соединениях связаны с неплотной затяжкой гаек или повреждением уплотнений. Производитель ASKO требует проверить отсутствие утечек под машиной и в зоне мойки после первого запуска.

Порядок устранения протечек:

1. Отключите машину от сети и перекройте воду.
2. Проверьте затяжку гаек на заливном и сливном шлангах.
3. Если протечка сохраняется, замените уплотнение.
4. Откройте воду и проверьте соединения повторно.

Запах из слива связан с неправильной высотой подключения или отсутствием антисифонной петли. Если сливной шланг подключён ниже 350 мм от низа машины без встроенного антисифонного устройства, возникает сифонный эффект: вода из бака уходит в слив, а запахи из канализации проникают в барабан.

Порядок устранения запаха:

1. Проверьте высоту подключения сливного шланга: она должна быть 500–900 мм над полом.
2. Если высота ниже, сформируйте антисифонную петлю 508 мм.
3. Проверьте наличие сифона или водяного затвора в сливной линии.
4. Очистите фильтр сливного насоса от мусора.

↑ к содержанию

Документы, гарантия и приемка работ

Для подтверждения корректного ввода в эксплуатацию необходимо сохранить следующие документы:

• Паспорт изделия с отметкой о продаже;
• Инструкцию по установке из комплекта;
• Запись модели и серийного номера (на заводской табличке);
• Чеки на покупку машины и комплектующих (шланги, крепёж).

Производитель ASKO указывает, что изделие должно быть установлено по инструкции по монтажу, а нарушение этого условия может повлиять на гарантию. На рынке РФ в 2026 году ASKO даёт 24 месяца гарантии на бытовую технику и 12 месяцев на профессиональную; гарантия сохраняется только при бытовом использовании и при соблюдении инструкции по монтажу, включая установку под столешницу без недопустимого вмешательства в конструкцию.

Если монтаж выполнен авторизованным сервисным агентом ASKO, гарантия на workmanship составляет 12 месяцев; любые изменения исходной установки эту гарантию аннулируют.

↑ к содержанию

Чек-лист приемки установки и фотофиксация

Для архива и возможного обращения в сервис рекомендуется выполнить фотофиксацию следующих элементов:

• Высота ниши (замер рулеткой от пола до низа столешницы);
• Боковые и задний зазоры (замер штангенциркулем или линейкой);
• Маркировка заливного и сливного шлангов (крупный план);
• Заводская табличка с номером модели и серийным номером;
• Параметры подключения: розетка с заземлением, запорный кран, штуцер сифона;
• Положение корпуса по уровню (фото уровня на верхней панели в двух плоскостях);
• Отсутствие протечек под машиной и в зоне мойки после тестового цикла.

Фотофиксация выполняется до закрытия ниши декоративными панелями и фасадами. Сохраните файлы с датой съёмки: это подтверждение корректного монтажа для гарантийного случая.

↑ к содержанию

Практические выводы

1. Сверить модель с паспортом на предмет допуска к установке под столешницу и требуемой высоты ниши (820/850 мм).
2. Подготовить нишу: обеспечить боковые/задний зазор и глубину с учётом шлангов; предусмотреть доступ к крану и розетке.
3. При необходимости снять верхнюю крышку в соответствии с инструкцией модели; не изменять другие элементы корпуса.
4. Выставить корпус строго по уровню в двух плоскостях и зафиксировать контргайки опор.
5. Соблюдать схему коммуникаций: отдельный кран(ы), антисифонная петля, заземлённая розетка на выделенной линии.
6. Выполнить тестовый цикл, проверить отсутствие протечек и избыточных вибраций; задокументировать установку для гарантии.

↑ к содержанию

Заключение

Установка стиральной машины ASKO под столешницу выполняется по паспортным размерам и схемам подключения конкретной модели; критичны корректная высота проёма (820/850 мм), запас по глубине для шлангов, выравнивание и соблюдение требований к воде, сливу и электропитанию. Нарушение инструкции производителя может привести к снятию гарантии и повреждению техники.
