Отсутствие нагрева у машин ASKO чаще всего связано с выбранной программой без подогрева (Cold/20°C, Eco), неисправностью ТЭНа, датчика температуры (NTC) или цепи управления нагревом. Базовая проверка включает сверку режима, времени цикла, наличие кода ошибки на дисплее и тест сопротивления элементов цепи нагрева.
Для бытовых серий ASKO (Classic/Logic/Style) нагрев реализован погружным ТЭНом мощностью 2000–2200 Вт, управляемым реле или симистором по сигналу NTC-датчика; у профессиональных моделей установлен ТЭН повышенной мощности 3000–7000 Вт. В обоих случаях программная логика может откладывать нагрев при недозагрузке, переизбытке пены или недостаточном уровне воды.
Признаки отсутствия нагрева: что зафиксировать до диагностики
Подтверждение отсутствия нагрева требует фиксации наблюдаемых симптомов и замеров, которые исключают режимные ограничения и указывают на неисправность. Официальная документация ASKO указывает, что отсутствие ощутимого нагрева само по себе не доказывает поломку: в Eco/Cold и в частях цикла с холодной водой это нормальное поведение, а неисправность подтверждают код ошибки нагрева или срыв цикла с незаданной температурой.
Рекомендуемые наблюдения перед диагностикой:
- Сверить выбранную программу и целевую температуру (Cold/20/30/40/60/90°C) на дисплее машины.
- Отметить, становится ли стекло люка тёплым в течение 20–30 минут при программе 60°C.
- Проверить наличие кодов ошибок или индикаторов на дисплее.
- Оценить изменение времени цикла: увеличение длительности может указывать на попытки нагрева.
- Замерить потребляемую мощность: наличие пика ≈2 кВт во время стирки у бытовых моделей подтверждает включение ТЭНа.
Для режимов Eco/Cold отсутствие тёплого люка и низкая температура воды объясняются самим выбором программы, поэтому это не самостоятельный симптом неисправности. Симптомы, указывающие на реальную неисправность, — повторяющийся код ошибки нагрева и завершение цикла без достижения заданной температуры.
Цепь нагрева ASKO: ТЭН 2.0–2.2 кВт, NTC-датчик, реле/симистор, прессостат
Цепь нагрева в стиральных машинах ASKO построена на погружном трубчатом электронагревателе (ТЭН), управляемом электронным модулем через реле или симистор. Контроль температуры осуществляется NTC-термистором, установленным в баке или сумпе машины. Прессостат или датчик уровня воды блокирует включение нагрева при недостаточном заполнении бака.
| Узел | Норма/типичные параметры | Как проверить | Примечание |
|---|---|---|---|
| ТЭН (погружной), мощность 2.0–2.2 кВт при 230 В | Расчётное сопротивление R ≈ 24–26 Ω | Мультиметр на клеммах ТЭНа; тест на утечку на корпус (изоляция > 1 МΩ) | Накипь снижает теплопередачу; утечка на корпус вызывает срабатывание УЗО |
| Датчик температуры NTC (бак) | Номинал при 25°C: 46–52 кΩ; при 60°C: 11–13 кΩ | Измерение сопротивления при 20–60°C, плавность изменения | Необходимо соотнести с таблицей из руководства конкретной модели |
| Реле/симистор нагрева на плате | Щелчок/управляющее напряжение, визуальный осмотр | Диагностика по схеме, требуется квалификация | Отказ реле блокирует подачу питания на ТЭН при исправном нагревателе |
| Прессостат/датчик уровня | Замыкание/сигнал при заполнении до уровня стирки | Проверка шланга и контактов | Блокирует нагрев без достаточного уровня воды |
ТЭН ASKO: сопротивление и признаки накипи
Трубчатый электронагреватель ASKO рассчитан на мощность 2000–2200 Вт при напряжении 230 В. Расчётное сопротивление исправного ТЭНа составляет 24–26 Ω (по закону Ома: R = U²/P = 230²/2000 ≈ 26 Ω). Отклонение сопротивления за пределы этого диапазона указывает на обрыв спирали или короткое замыкание внутри элемента.
Накипь из карбонатов кальция и магния образует барьер между нагревательным элементом и водой, снижая теплопередачу и вызывая локальный перегрев спирали. При интенсивной кальцинации возможен пробой изоляции и утечка тока на корпус, что приводит к срабатыванию УЗО. Проверка изоляции выполняется мегомметром: сопротивление между клеммами ТЭНа и корпусом должно превышать 1 МΩ.
Визуальные признаки накипи: белый или серый налёт на поверхности ТЭНа, неравномерная толщина отложений, локальные потемнения или вздутия оболочки элемента. Жёсткость воды выше 5°dH ускоряет образование накипи; производитель рекомендует регулярное использование средств для удаления накипи и сервисные циклы без белья.
Датчик NTC: зависимость сопротивления от температуры
NTC-термистор (Negative Temperature Coefficient) изменяет сопротивление обратно пропорционально температуре: при нагреве сопротивление падает. Типовые значения для ASKO: 46–52 кΩ при 25°C и 11–13 кΩ при 60°C. Электронный модуль считывает сопротивление датчика и на основе этого сигнала управляет включением и отключением ТЭНа.
Признаки деградации NTC: скачкообразное изменение сопротивления при плавном нагреве, обрыв цепи (бесконечное сопротивление), короткое замыкание (сопротивление близко к нулю), нелинейность характеристики. При коротком замыкании или отсоединении NTC контроллер отключает нагреватель и выдаёт код ошибки.
Проверка NTC выполняется мультиметром при разных температурах воды: измеренные значения сопоставляются с таблицей из руководства конкретной модели. Отклонение более чем на ±10% от табличного значения указывает на необходимость замены датчика. Перед заменой необходимо проверить состояние проводки и контактов разъёма.
Реле/симистор и проводка: когда виновата плата
Реле или симистор на электронном модуле коммутирует питание ТЭНа по команде микроконтроллера. Типовая логика включения: контроллер проверяет сигнал NTC, уровень воды (прессостат) и отсутствие ошибок, затем подаёт управляющее напряжение на реле или симистор. При исправной цепи слышен характерный щелчок реле в момент включения нагрева.
Симптомы отказа реле/симистора: отсутствие щелчка при запуске программы с нагревом, отсутствие пика потребления мощности, исправный ТЭН и NTC при измерении сопротивления. Визуальные признаки: окисление или подгорание контактов реле, потемнение или вздутие корпуса симистора, следы перегрева на печатной плате.
Проверка силового ключа требует доступа к электронному модулю и измерения управляющего напряжения на выходе контроллера. Эта диагностика выполняется только квалифицированным специалистом с соблюдением мер электробезопасности. Окисление клемм проводки между платой и ТЭНом также может блокировать нагрев; в этом случае восстановление контакта решает проблему без замены узлов.
Программные факторы: когда отсутствие нагрева — норма
В ряде режимов ASKO ограничивает или полностью исключает подогрев воды. Программы Cold/20°C, Eco/Time & Energy, быстрая стирка и деликатные ткани рассчитаны на низкую температуру или холодную воду. Eco-алгоритмы снижают пиковую мощность и целевую температуру, компенсируя это увеличением времени механического воздействия.
| Программа/функция | Целевая температура | Условия снижения нагрева | Комментарий по серии (Classic/Logic/Style) |
|---|---|---|---|
| Cold/20°C | Без нагрева или до 20°C | Нагрев не активируется | Для слабозагрязнённого белья и деликатных тканей |
| Eco 40-60 | 40–60°C с пониженной мощностью | Удлинённый цикл, снижение пиковой мощности | Энергопотребление 0.472 кWh на цикл (W2086C.W/3) |
| Quick/Time program | Cold–60°C | Сокращённое время нагрева | При выборе низкой температуры нагрев минимален |
| Delicate/Wool/Hand wash | Cold–40°C | Температура не поднимается выше 40°C | Защита деликатных тканей от перегрева |
Начальная температура входящей воды также влияет на поведение нагрева: при подаче воды с температурой ниже 5°C машина может увеличить время цикла или выдать ошибку. Загрузка барабана влияет на объём воды и, соответственно, на время достижения целевой температуры. При недозагрузке или переизбытке пены контроллер может отложить включение ТЭНа до стабилизации уровня воды.
Коды ошибок ASKO, связанные с нагревом
Коды ошибок ASKO различаются по сериям и платформам. Точные расшифровки приведены в руководстве конкретной модели. Ниже представлены типовые коды для бытовых и профессиональных моделей.
| Серия/платформа | Код | Расшифровка (нагрев/датчик/таймаут) | Раздел/страница мануала |
|---|---|---|---|
| Бытовые (посудомойки D5000/D5100/DBI665) | F2 | Heating / temp sensor fault | Service Manual, раздел Error Codes |
| Бытовые (стиральные машины) | F7 | Temperature sensor fault (NTC) | Service Manual, раздел Troubleshooting |
| Бытовые (сушильные машины) | E1 | Temp sensor fault | Service Manual, раздел Error Codes |
| Профессиональные | F41 | Water heating fault, no temperature increase detected in 10 minutes | Professional Service Manual, раздел Diagnostics |
| Профессиональные | F42 | Thermistor fault, PCB not receiving thermistor signal | Professional Service Manual, раздел Diagnostics |
Код F2 у посудомоечных машин ASKO проявляется на фазе нагрева через 10–20 минут цикла и указывает на неисправность нагревателя или температурного датчика. Код F7 у стиральных машин появляется в программах выше 30°C после старта, обычно через 10–15 минут, до завершения нагрева. Код E1 у сушильных машин означает, что барабан и вентилятор работают, но после цикла бельё остаётся без следов нагрева.
Для профессиональных моделей код F41 означает отсутствие роста температуры в течение 10 минут при активном нагреве; код F42 указывает на обрыв или короткое замыкание цепи термистора. При появлении любого из этих кодов необходимо зафиксировать модель, серийный номер и передать данные в авторизованный сервис.
Жесткость воды и накипь: влияние на ТЭН ASKO и интервалы обслуживания
Жёсткость воды определяется содержанием карбонатов кальция и магния. При нагреве эти соединения выпадают в осадок и образуют накипь на поверхности ТЭНа. Накипь снижает передачу тепла в воду, вызывает локальный перегрев нагревателя и может привести к срабатыванию термозащиты.
Официальная инструкция ASKO для нагревателей ASKOHEAT-E указывает: при использовании в районах с жёсткой водой нагреватель «must be regularly descaled». В руководствах ASKO для посудомоечных машин при жёсткости выше 5°dH воду нужно умягчать, а при выше 20°dH рекомендован внешний умягчитель.
Рекомендации по обслуживанию:
- При жёсткости воды выше 5°dH использовать соль для посудомоечных машин или умягчитель для стиральных машин.
- Запускать сервисные циклы без белья с использованием средств для удаления накипи не реже 1 раза в 3–6 месяцев.
- Использовать только средства, рекомендованные производителем: лимонная кислота в соотношении 1:8 или фирменные дескейлеры.
- Не применять агрессивные кислоты и абразивные составы: они могут повредить бак, уплотнения и внутренние части машины.
Предупреждение: Интенсивные кислоты и агрессивные чистящие средства могут повредить бак и уплотнения. Использовать только средства и процедуры, указанные ASKO в руководствах.
Бытовые vs профессиональные ASKO: мощность ТЭНа и время разогрева
Профессиональные стиральные машины ASKO оснащены нагревателями мощностью 3000–7000 Вт, что обеспечивает более быстрый выход на рабочую температуру по сравнению с бытовыми моделями (2000–2200 Вт). Увеличенная мощность нагрева сокращает длительность цикла и позволяет поддерживать заданную температуру при большем объёме воды.
| Платформа | Мощность ТЭНа (по мануалу) | Ориентировочный объём воды в стирке | Комментарий по времени выхода на 60°C |
|---|---|---|---|
| Бытовые ASKO (W4096R.W/2, W2086C.W/3) | 2000 Вт | 48 л на цикл | Программа eco 40–60°C: 210 минут |
| Профессиональные ASKO (WM70.C) | 3000 Вт | 50–80 л в зависимости от программы | Программа Normal 60°C: 150 минут |
| Профессиональные ASKO (старшие исполнения) | 4400–7000 Вт | 50–80 л | Ускоренный нагрев, поддержание 60°C с повторным подогревом при падении ниже 61°C |
Логика терморегулирования у профессиональных моделей предусматривает подключение к горячей и холодной воде (hot & cold inlet), что позволяет частично использовать внешний нагрев и снижает энергопотребление машины. Бытовые модели рассчитаны на подключение только к холодной воде; подключение к горячей воде может привести к ошибкам и нарушению гарантии.
Расчетный пример для B2B: время нагрева до 60°C
Время нагрева воды рассчитывается по формуле:
t = (m · c · ΔT) / P
где:
- m — масса воды, кг
- c — удельная теплоёмкость воды, 4186 Дж/(кг·°C)
- ΔT — разница температур, °C
- P — мощность ТЭНа, Вт
Подстановка для профессиональной модели ASKO WM70.C:
- Объём воды: 50 л (масса ≈ 50 кг)
- Начальная температура: 15°C
- Целевая температура: 60°C
- ΔT = 60 − 15 = 45°C
- Мощность ТЭНа: 3000 Вт
t = (50 · 4186 · 45) / 3000 = 9 418 500 / 3000 ≈ 3140 секунд ≈ 52 минуты
Фактическое время цикла Normal 60°C для этой модели составляет 150 минут, что включает заполнение, нагрев, стирку, полоскание и отжим. Расчётное время нагрева (52 минуты) укладывается в общую длительность цикла и подтверждает соответствие мощности ТЭНа паспортным данным.
Пошаговая диагностика нагрева ASKO в домашних условиях
Чек-лист безопасных действий до обращения в сервис:
- Сброс настроек программы; повторный запуск с 60°C и средней загрузкой.
- Проверка входного давления и температуры подающей воды (не ниже 5°C, давление 0.05–1 МПа).
- Осмотр и очистка фильтра заливного клапана.
- Чтение и фиксация кода ошибки (фото или видео дисплея).
- Замер потребляемой мощности во время стирки прибором-ваттметром (ожидаемый пик ≈2 кВт для бытовых моделей).
- Отключение питания, контроль клемм питания и заземления на предмет окисления или ослабления контакта.
- Тест NTC и ТЭНа мультиметром на клеммной колодке (без вскрытия бака, если доступно): сопротивление ТЭНа 24–26 Ω, NTC 46–52 кΩ при 25°C.
- Документирование результатов для сервиса: модель, серийный номер, код ошибки, результаты замеров.
Гарантия и безопасность: Самостоятельная разборка корпуса, снятие ТЭНа/платы и пайка могут привести к утрате гарантии и рискам поражения электрическим током. Диагностику под напряжением выполняет только авторизованный сервис.

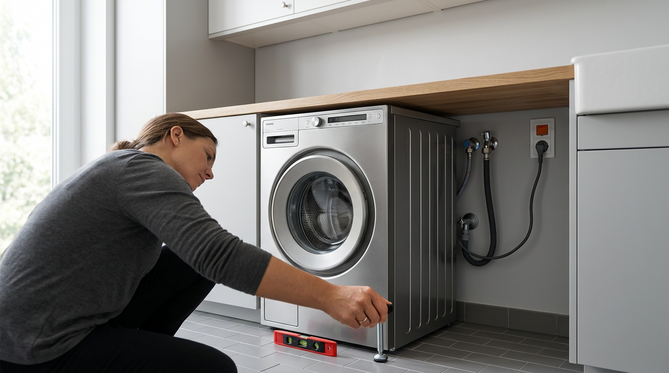

Требования к подключению ASKO: электропитание, вода, установка
Параметры подключения влияют на работоспособность нагрева и могут вызывать ошибки при несоблюдении норм.
| Параметр | Диапазон по мануалу | Как проверить | Влияние на нагрев/ошибки |
|---|---|---|---|
| Напряжение | 220–240 В, 50 Гц | Мультиметр на розетке | Отклонение более +5%/−10% снижает мощность ТЭНа или вызывает ошибку |
| Автомат/УЗО | Отдельная линия, автомат 10–16 А, УЗО 30 мА | Проверка щитка | Отсутствие УЗО — риск поражения током при утечке; слабый автомат — отключение при пике нагрузки |
| Заземление | Обязательно | Проверка контакта PE в розетке | Отсутствие заземления — срабатывание защиты при утечке на корпус |
| Давление воды | 0.05–1 МПа (0.5–10 бар) | Манометр на входе | Давление ниже 0.05 МПа — ошибка заполнения, блокировка нагрева |
| Температура входной воды | 5–35°C (холодная вода) | Термометр | Вода ниже 5°C — увеличение времени цикла; выше 35°C — риск ошибки для моделей с холодным подключением |
| Слив/сифон | Высота сифона 900 мм, уклон шланга | Измерение высоты | Неправильная высота — самослив или застой воды, блокировка нагрева |
Отклонения по напряжению за пределы +5%/−10% от номинала снижают мощность нагревателя и могут вызвать ошибку. Отсутствие заземления приводит к срабатыванию защиты при утечке тока на корпус. Давление воды ниже 0.05 МПа блокирует заполнение бака и, соответственно, включение нагрева. Забитый фильтр заливного клапана снижает расход воды и может вызвать ошибку уровня.
Сопоставление моделей ASKO по блоку нагрева и индикации
Сравнение актуальных бытовых моделей ASKO по мощности ТЭНа, температурным опциям и типу индикации ошибок.
| Модель | Серия | Мощность ТЭНа | Диапазон температур программ | Индикация ошибок (тип) | Примечания по сервису |
|---|---|---|---|---|---|
| W1084BW | Classic | 2000 Вт | Cold–90°C | LED-дисплей, коды F1–F7 | Сервисное меню: Program+Start при включении |
| W7096XG | Logic | 2000 Вт | Cold–90°C | LCD-дисплей, коды E1–E7 | Расширенная диагностика в сервисном меню |
| W5114CXLW | Style | 2200 Вт | Cold–90°C | LCD-дисплей, коды E1–E7 | Доступ к сервисному меню через комбинацию кнопок |
Модели серии Style оснащены ТЭНом повышенной мощности (2200 Вт), что сокращает время нагрева на 10–15% по сравнению с Classic и Logic. Все серии поддерживают полный диапазон температур от холодной воды до 90°C. Индикация ошибок у моделей Classic выполнена через LED-дисплей с кодами F1–F7, у Logic и Style — через LCD-дисплей с кодами E1–E7.
Сервисное меню у всех серий открывается комбинацией кнопок при включении питания; точная последовательность указана в руководстве конкретной модели. В сервисном меню доступны коды ошибок, связанные с нагревом, которые не отображаются в обычном режиме работы.
Практические выводы
- Исключить режимные причины: проверить, что выбрана программа с подогревом и отключены Eco-ограничители, учесть низкую начальную температуру воды.
- Зафиксировать симптомы и коды: время цикла, нагрев стекла, индикацию/ошибки на дисплее.
- Проверить подключение: напряжение 220–240 В, заземление, давление воды 0.05–1 МПа, фильтр заливного клапана.
- Выполнить базовую диагностику ТЭНа и NTC по сопротивлению и утечке на корпус с опорой на таблицы из руководства конкретной модели.
- При признаках неисправности платы/реле/проводки — не вскрывать корпус, передать данные авторизованному сервису ASKO.
- Для B2B: сопоставить требуемое время нагрева с мощностью ТЭНа и объёмом воды; при систематическом недогреве — проверка параметров сети и сервис-диагностика.
Заключение
Отсутствие нагрева у ASKO в равной мере обусловлено программными ограничителями и состоянием цепи нагрева. Корректный отбор симптомов, проверка подключения и точечные измерения по мануалу позволяют быстро локализовать причину без лишней разборки. При подозрении на плату управления и в период гарантии обслуживание выполняет авторизованный сервис.
Актуальный ассортимент и цены на стиральные машины ASKO — у официального дилера asko-hall.ru.
Специалисты официального дилера помогут подобрать модель под ваши задачи и ответят на все вопросы по эксплуатации и обслуживанию.
Часто задаваемые вопросы
❓ Будет ли ASKO греть воду при подключении к горячей подаче?
Большинство бытовых ASKO предназначены для подключения только к холодной воде; подключение к горячей может привести к ошибкам и нарушению гарантии. Проверять по инструкции конкретной модели. Профессиональные решения могут иметь иные требования и поддерживать подключение к горячей воде до 70°C.
❓ Почему на Eco-программах стекло остаётся холодным, а цикл идёт дольше?
Eco-алгоритмы снижают пиковую мощность и целевую температуру, компенсируя это временем механического воздействия. Это нормальное поведение и не свидетельство неисправности при отсутствии кодов ошибок. Программа eco 40–60°C у модели W2086C.W/3 потребляет 0.472 кWh на цикл и длится 210 минут.
❓ Как жесткость воды влияет на нагрев и гарантию ASKO?
Повышенная жёсткость ускоряет образование накипи на ТЭНе, снижая теплопередачу и повышая ток утечки. Несоблюдение рекомендаций по дозировке моющих средств и обслуживанию может стать основанием для отказа в гарантийном ремонте нагревателя. При жёсткости выше 5°dH требуется использование соли или умягчителя.
❓ Какой ток потребляет бытовая ASKO при нагреве и нужно ли отдельное УЗО?
Для ТЭНа 2.0–2.2 кВт ток порядка 9–10 А при 230 В (I = P/U = 2000/230 ≈ 8.7 А). Производитель рекомендует отдельный автомат 10–16 А и устройство защитного отключения 30 мА согласно инструкции по установке. Конкретные значения и тип защиты — по паспортным данным модели.
❓ Можно ли программно увеличить температуру на «Детской/Гипоаллергенной» программе?
Возможность изменения предустановленной температуры зависит от модели/серии и версии ПО. В ряде моделей температура зафиксирована, в других — доступна регулировка в пределах диапазона программы. См. таблицу программ в руководстве конкретной модели.
❓ Как понять, что виноват датчик NTC, а не ТЭН?
При исправном ТЭНе (сопротивление 24–26 Ω, изоляция > 1 МΩ) и аномальных показаниях сопротивления NTC в сравнении с таблицей из мануала контроллер может преждевременно отключать нагрев или выдавать ошибку датчика. ТЭН обычно «падает» по сопротивлению или даёт утечку на корпус, что подтверждается мультиметром/мегомметром.
